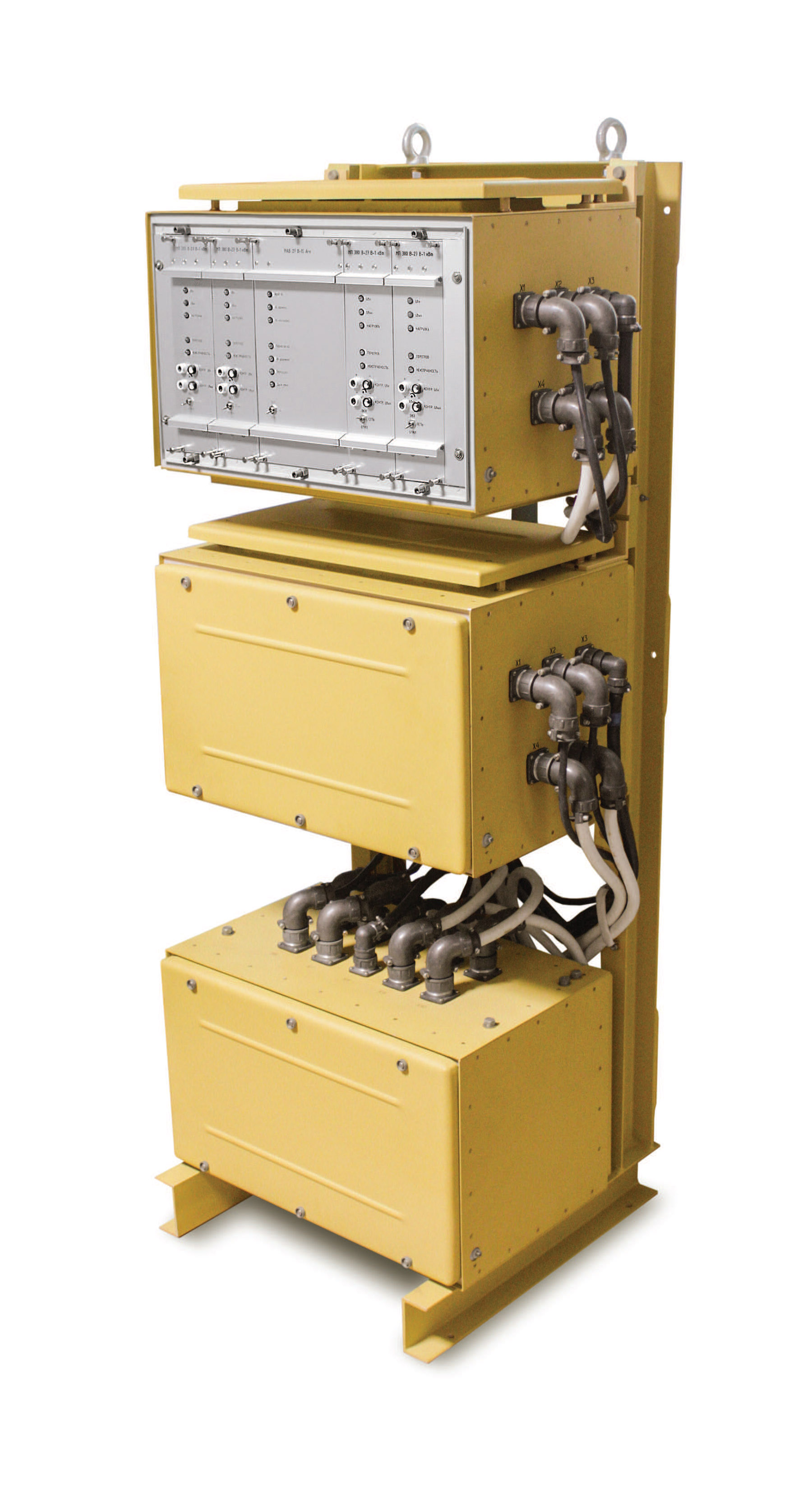

Используя в различных сочетаниях модули вторичного питания и аккумуляторные модули, можно построить в едином конструктиве:
-
Прибор бесперебойного питания (ПБП) со входами от двух независимых сетей с переходом от одной сети на другую без разрыва питания (выходная мощность — 2 кВт и емкость 15А/ч, время разряда до 30 мин).
-
Прибор питания с входами от двух независимых сетей с переходом от одной сети на другую без разрыва питания (выходная мощность — до 4 кВт, встроенный интерфейс).
-
Прибор аккумуляторной поддержки (емкость 45 А/ч).
Объединяя приборы питания, можно строить системы питания с заданными параметрами.
ПРИБОР ПИТАНИЯ ПП 380 В-27 В-1 кВт
Мы предлагаем прибор бесперебойного питания ПП 380 В-27 В-1 кВт, предназначенный для питания потребителей, напряжением постоянного тока номинальным значением 27 В:
- при наличии основной или резервной сети за счет преобразования переменного трехфазного напряжения 380 В, частотой 50 Гц и выходной мощностью 1000 Вт;
- при отсутствии обеих сетей за счет модулей аккумуляторной поддержки МАБ, входящих в состав прибора, в течение 30 минут.
По желанию Заказчика прибор питания может быть выполнен с различными входными (3~380В, 300В, ~220В и др.) и выходными (24В, 27В, 36В, 48В, 110В и др.) напряжениями, различной емкостью аккумуляторной батареи и выходной мощностью (от 1 до 4кВ).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр | Значение |
---|---|
Входное напряжение переменного тока, В | от 285 до 430 |
Частота, Гц | от 43 до 57 |
Выходное напряжение постоянного тока, В | 28,5 |
Номинальное значение выходного тока нагрузки, А |
35 |
Максимальная выходная мощность, Вт | 1000 |
КПД, % | >93 |
Номинальная емкость аккумулятора, А×ч | 15 |
Время разряда при нагрузке в 1000 Вт, мин | до 30 |
Температура эксплуатации, °С | минус 10…плюс 45 |
Габаритные размеры (ШхВхГ), мм | 624х474х334 |
Масса, кг | 42 |
Срок службы до списания, лет | 25 |
Степень защиты по ГОСТ 14254 | IP44 |
Корпус | «Евромеханика» 6Uх84HPх220 |
СОСТАВ ПРИБОРА
Модуль питания МП 380 В-27 В-1 кВт — 4 шт.;
Модуль аккумуляторной поддержки МАБ 27 В-15 А×ч — 1 шт.
ПРЕИМУЩЕСТВА
Преимущество прибора питания ПП 380 В-27 В-1 кВт заключается в его высокой надежности и бесшумности работы.
Прибор обеспечивает стабильность работы в случае:
- отказа одной из сетей;
- отказа до трех модулей питания;
- отказа одной из сетей и одного модуля питания.
В этих случаях подача электроэнергии не прекращается.
В случае отказа обеих сетей прибор подает электроэнергию в течение 30 мин за счет батареи аккумуляторной поддержки.
Прибор работает практически бесшумно. Благодаря уникальным преимуществам составляющих его модулей он не требует дополнительного охлаждения с помощью вентиляторов. Его способ охлаждения — естественная конвекция.
